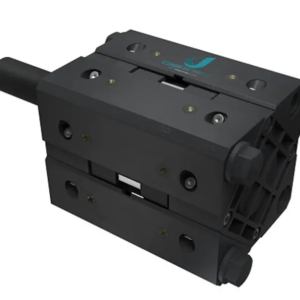

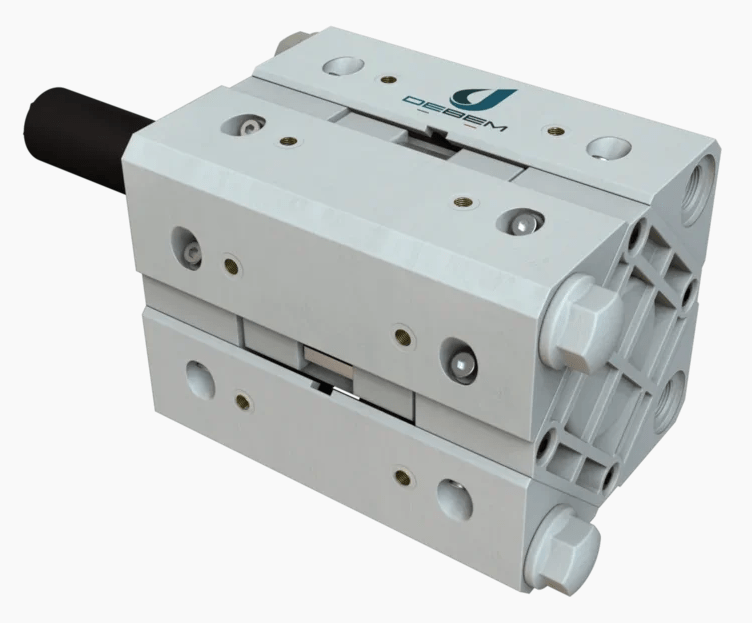

Cubic 15

Пневматические насосы серии CUBIC 15 были разработаны и изготовлены для перекачивания агрессивных жидкостей и жидкостей (кислотных или щелочных) с химическим составом и температурой, совместимыми с материалами, из которых изготовлен насос, и кажущейся вязкостью от 1 до 20 000 Cps при 20 C.

Двухмембранные насосы Cubic 15 с пневматическим приводом, сертифицированные по ATEX, благодаря своей уникальной конструкции и компактным размерам, они хорошо подходят для монтажа на предприятиях промышленности, для перекачки красок, в системах циркуляции масла и в системах, где требуется перекачивать умеренные объёмы жидкости в ограниченном пространстве.

Особенности серии Cubic 15

• Продукт разработан и изготовлен в Италии;
• Пневматическая схема предотвращения срыва двигателя;
• Работает на несмазанном воздухе;
• Самовсасывающий;
• Сухая работа;
• Сертификация ATEX для ЗОНЫ 1 – ЗОНА 2;
• Сертификация IECEx;
• Регулируемая рабочая скорость;
• Подходит для перекачивания жидкостей в сложных условиях.

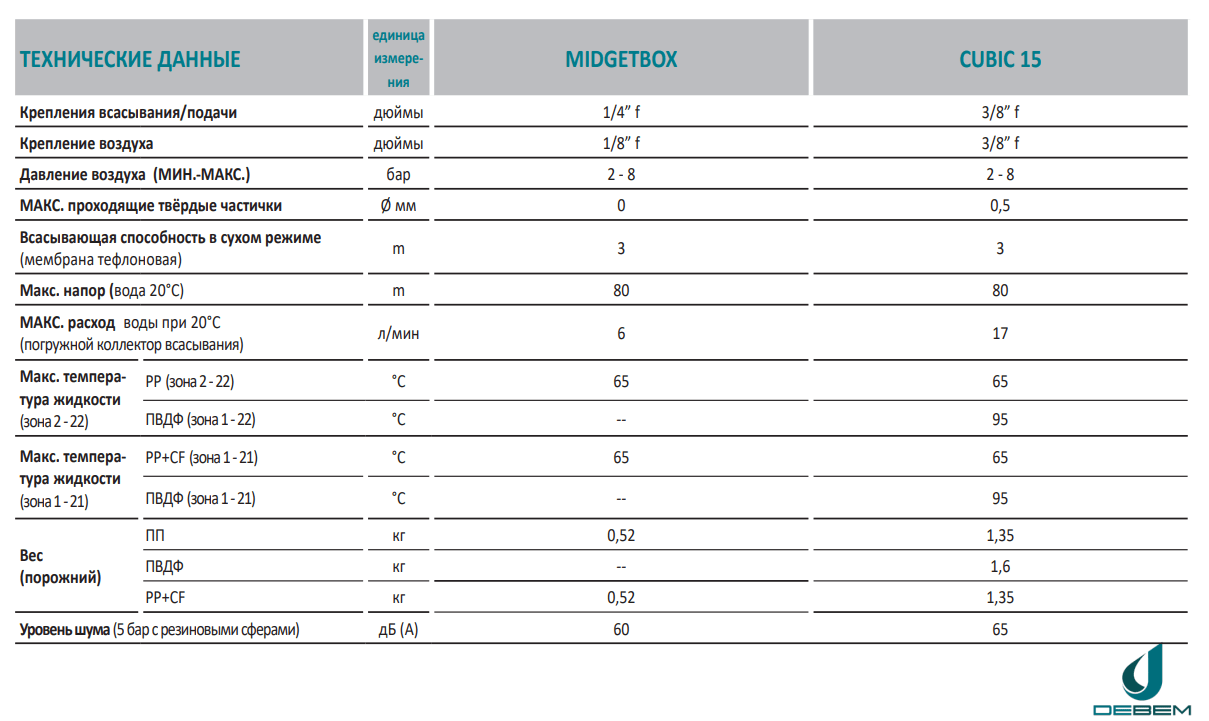

Технические характеристики

Пневматические насосы серии Cubic 15 являются самовсасывающими, они могут работать всухую и позволяют изменять рабочую скорость даже во время работы. Их можно использовать для рециркуляции и перекачивания жидкостей с высокой вязкостью и твердых частиц в суспензии.

Предусмотрена горизонтальная установка Cubic 15 для работы, выше или ниже уровня напора. Всасывающая и нагнетательная линия должны иметь подходящий размер (никогда не меньше диаметра насоса), чтобы гарантировать минимальный расход и оптимальную эффективность.

Эксплуатационные данные насосов серии Cubic 15 относятся к стандартным исполнениям. Значения «МАКС. Расхода» относятся к перекачке воды при 20 гр. C с помощью погруженной всасывающей трубы с напором 50 см (см. рисунок 1). Значения “Всасывающей способности” измеряются вакуумным реле.

Заявленная способность отрицательного всасывания всухую, относится к отбору жидкости с вязкостью и удельным весом, выше 1.

Производительность и ресурс мембран насоса зависит от следующих факторов:

• вязкость и удельный вес жидкости;
• длина и диаметр всасывающей трубы и/или наличие изгибов на всасывании на контуре продукта;
• наличие твёрдых абразивных частиц.

ОТРИЦАТЕЛЬНОЕ ВСАСЫВАНИЕ: с жидкостями Макс. до 5000 Cps при 20C и с максимальным удельным весом 1,4 кг/л.

ВСАСЫВАНИЕ НИЖЕ УРОВНЯ НАПОРА: с жидкостями Макс. до 20.000 Cps при 20C (см. данные Модели насоса). При более высокой вязкости действуют физические факторы, которые требуют правильной оценки, поэтому всегда необходимо заранее связываться с техническим специалистом.

Размеры
