Etatron DLX

Производимые в Италии насосы Etatron DLX, являются основной серией производственной линейки компании. Этатрон дозирующие системы по праву являются одними из лучших на нашем рынке дозирующих насосов, по соотношениям цена/качество и простота/надежность.

Серия Etatron DLX

Серия Etatron DLX, включает довольно простые и недорогие модели с ручным управлением работы, а также модели с микропроцессорным управлением дозировкой от внешних сигналов от, например импульсных расходомеров или контроллеров. Так, например, есть модели дозаторов для контроля качества воды и поддержания требуемых показателей для бассейнов. Данные модели в составе готовых станций дозирования являются полностью автоматизированным и законченным решением для водоподготовки, как частных небольших, так и больших общественных и спортивных бассейнов.

Какие области применения Etatron DLX?

Дозирующий насос серии Etatron DLX изготовлен из стойких к различным реагентам материалов, позволяющих работать с большинством возможных реагентов для дозирования. Материалы проточных частей и головки насосов для различных реагентов, возможность работы с производительностью до 20 л/ч, дополнительные функции регулировки для более точного дозирования (комплекты KIT R\C), а также различные «умные» режимы дозирования от внешних сигналов различных устройств, расширяют спектр и возможности применения насосов в самых различных отраслях.

Возможности использования:

  • Бассейны;
  • Промышленная и бытовая водоподготовка;
  • Очистка коммунальных сточных вод и предприятий;
  • Химическое производство;
  • Пищевая промышленность и производство напитков;
  • Энергетика и промышленное производство.

Технические характеристики

В таблице даны основные характеристики дозирующих насосов Etatron DLX.

Модель
насоса
Пр-ть
давление
л/ч - бар
Объем
импульса,
мл
Тип головки
насоса
Исполнение
частей
насоса
Длина хода пистона,
мм
Мощность
насоса,
Вт - А
Вес
(нетто),
кг
Etatron DLX 01151 - 15
2 - 10
3 - 5
0.14
0.28
0.42
ЕPVDF-Керамика1.137 - 0.162.3
Etatron DLX 02202- 200.28СПВХ-Витон1.158 - 0.162.9
Etatron DLX 05075 - 7
6 - 5
8 - 2
0.69
0.83
1.11
ЕPVDF-Керамика1.137 - 0.162.3
Etatron DLX 08108 - 10
10 - 7
12 - 3
1.11
1.39
1.67
ЕPVDF-Керамика1.458 - 0.252.9
Etatron DLX 150415 - 42.08ЕPVDF-Керамика258 - 0.252.9
Etatron DLX 200320 - 31.80BПП-Витон1.858 - 0.252.9
Заявленные производителем данные производительности моделей DLX, основаны на тестовой работе с дозирование воды средней жесткости, при номинальном давлении, с высотой забора 1.5 метра и температуре 25 гр. С.

Особенности серии

  1. Большой модельный ряд от самых простых и не дорогих серий до цифровых насосов с жидкокристаллическим дисплеем, микроконтроллерами с поддержкой внешних датчиков и возможностью работы от внешних импульсных сигналов по различным программам дозирования.
  2. Производительность всех моделей насосов Etatron DLX, от 1 до 20 литров в час дозируемого реагента.
  3. Специальные стойкие к кислотам и агрессивным средам материалы корпусов насосов.
  4. Несколько видов (на выбор под заказ) различных по материалу головок насосов под разные дозируемые реагенты. В стандартной комплектации все насосы поставляются с головкой из фторопласта (PVDF), в этой комплектации у насоса существует возможность по дозировки различных реагентов, в тои числе агрессивных.
  5. Панели управления всех моделей серии Etatron DLX имеют специальное водостойкое покрытие, защищенное пленкой от воздействия ультрафиолетового излучения.
  6. В данной серии есть модели насосов, у которых встроены контроллеры электропроводности, хлора, pH или RedOx, контроллеры позволяют осуществлять точную дозировку реагентов по этим показателям.
  7. У некоторых моделей есть возможность дополнительного подключения датчиков уровня реагента в емкости и датчика потока воды.
  8. Стандартное крепление насосов настенное, но для горизонтального крепления, например на емкость с реагентом, существует специальная задняя крышка (поставляется дополнительно), которая в свою очередь может оснащаться ручкой регулировки тонкой производительности насоса.
  9. Класс защиты от влаги и пыли – IP 65.
  10. Много различных вариантов использования, насосы Уефекщт DLX могут работать в схемах водоподготовки, пищевых и промышленных производствах, в бассейнах и. т. д.

Сравнительные характеристики серий

Характеристики Etatron DLX

Модели насосов

Серия Etatron DLX до 2018 года включала восемь моделей с различной производительностью.

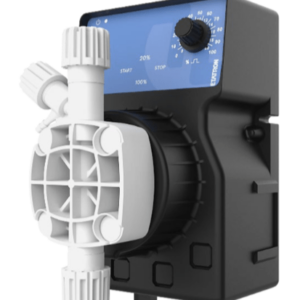

Etatron DLX MA/AD — это самые недорогие и простые насосы, с работой включение/выключение и без возможности подключения датчика уровня реагента (не входит в комплект поставки насоса). У насосов данной серии регулируется производительность в интервалах от 0 до 20% (при необходимости точной дозировки в малых дозах) и от 0 до 100%.

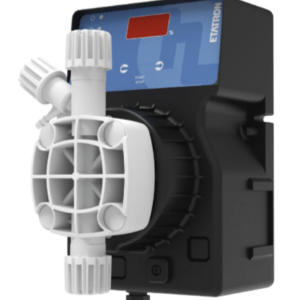

Etatron DLX MA/MB – насосы имеют микропроцессорное управление дозированием и цифровые дисплеи с сенсорными кнопками, Производительность задается оператором от 0 до 100% с шагом регулировки в один процент.

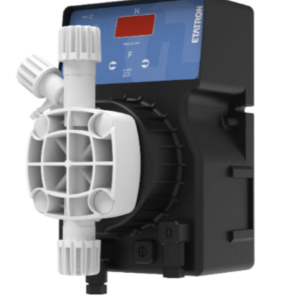

Etatron DLX CC/M – насосы этих моделей, помимо ручной активации работы, дозируют от внешних сигналов (mA сигналов например от контроллера), есть поддержка датчика уровня реагента, цифровой дисплей с сенсорным управлением работой.

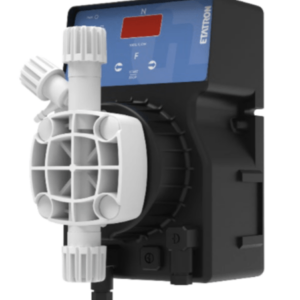

Etatron DLX VFT/MBB – данные модели чаше всего применяются в схемах водоподготовки, они работают от полученного сигнала (импульса) от расходомера воды и дозируют, например гипохлорит натрия, для окисления железа и марганца. У данных моделей управление микропроцессорное, цифровой дисплей, много различных режимов работы с датчиком уровня.

Etatron DLX MF/M – цифровой насос с многочисленными режимами работы, дозирование, так же возможно от сигналов водомера, в ручною и по таймеру. У данных моделей есть жидкокристаллический дисплей с сенсорными кнопками управления, часы с сигналом, релейный выход на сигнализацию и возможно подключение датчиков уровня и потока.

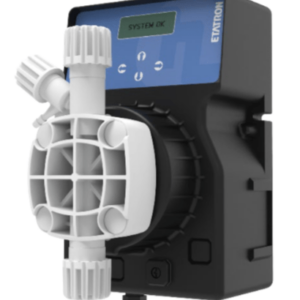

Etatron DLX PH-RX/MBB – эти модели, предназначены в основном для бассейнов, данными насосами комплектуются автоматические станции дозировки реагентов и контроля воды в бассейнах. Насосы имеют встроенный контроллер pH/RedOx, работают в автоматическом (пропорциональном) и ручном режиме с поддержкой датчика потока воды и датчика уровня реагента (датчики поставляются дополнительно).

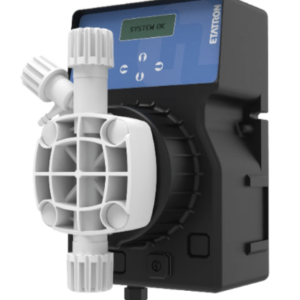

Etatron DLX PH-RX-CL/M – в этих моделях насосов для бассейнов, еще дополнительно встроен контроллер хлора, есть выход для включения аварийной сигнализации и функция компенсации температуры в автоматическом режиме (для этого режима работы необходим датчик PT 100).

Etatron DLX CD/M – эти дозирующие насосы имеют контроллер электропроводности (CD контроллер). Режимы работы пропорциональный и ручной, поддержка работы с датчиками потока и уровня, жидкокристаллический дисплей с подсветкой, управление сенсорными кнопами, выход 4-2- mA.

Важно: С 2018 года модели насосов CD/M сняты с производства и не выпускаются!

Панели управления

На фотографии ниже изображены все панели дозирующих насосов серии Etatron DLX.

Панели насосов DLX

Панели управления всех серий дозирующих насосов DLX.

График производительности

Производительность насосов Etatron DLX зависит напрямую от противодавления в линии подачи реагента, на графике ниже показаны данные всех моделей.

График производительности
Производительность насосов имеет погрешность 5% (при максимальной нагрузки).

Материалы проточной части насоса

Данные материалы, применяемые для изготовления проточных частей дозирующих насосов серии Etatron DLX, позволяют существенно увеличить возможности работы с различными реагентами, в том числе с агрессивными.

Стандартное исполнение

В таблице ниже, показаны стандартные материалы насосов.

Насос
Etatron DLX
Стандартное
исполнение*
Головка насоса
PVDF/ПП
МембранаТефлон (PTFE)
Нипеля головкиPVDF/ПП
Шаровые клапанаКерамика
Залипающие клапанаVITON (FPM)
Уплотнения и прокладкиVITON (FPM)
Клапан забора реагентаПолипропилен/
Керамика
Клапан впрыска реагентаПолипропилен/
Керамика
Шланг забора4х6 ПВХ
прозрачный
Шланг сброса4х6 ПЭ
матовый, напорный
* Стандартно насосы серии DLX (DLXB) комплектуются головкой PVDF c шаровыми клапанами из керамики (кроме моделей 2-20 и 20-03).

Исполнение под заказ

Данное исполнение возможно, при несовместимости дозирующего реагента стандартным материалам насоса серии Etatron DLX .

Насос Etatron
DLX
Исполнение
на заказ
Головка насоса
ПП, сталь AISI316, Plexiglas
Мембрана-
Нипеля головки-
Шаровые клапана-
Залипающие клапанаDUTRAL (EPDM)
Уплотнения и прокладкиDUTRAL (EPDM), TFE/P
Клапан забора реагентаPVDF/
Керамика
Клапан впрыска реагентаPVDF/
Керамика
Шланг забораPVDF
KYNAR FLEX
Шланг сбросаPVDF
KYNAR FLEX
Исполнение на заказ по запросу, сроки уточняйте у менеджера.

Головки насосов

Головки насосов DLX

Тип головкиКлапана*АртикулЦена, евро**
B
(STD ПП 20л/ч.)
Витон (Std)
Дютрал
Керамика - Витон
Керамика - Дютрал
2083148
2083150
2083160
2083262
36
36
46
46
C
(ПВХ 20 бар)
Витон (Std)
Дютрал
2083079
2083085
84
84
E
(PVDF от 1 до 15 л/ч.)
Керамика - Витон
Керамика - Дютрал
Керамика - TFE/P
SCP8006851
SCP8006861
SCP8006871
62
62
77
* Клапана изготовленные из материалов "Витон" и "Дютрал" - залипающие, "Керамика" - шаровые.
** В таблице даны розничные цены в евро.

Регулировка объема впрыска

С помощью специальной ручки, которая расположена сзади на крышке насоса серии Etatron DLX, можно регулировать объем впрыска (или объема импульса) насоса. Ручка защищена от случайного смещения, для регулировки нужно надавить на нее и повернуть.

Комплект KIT R/C

Фото комплекта «KIT R/C» с ручкой регулирования производительности насоса и горизонтальным креплением (дополнительная опция).

Артикулы моделей насосов 2017 года

В таблице даны артикулы всех насосов, выпускаемых до 2018 года.

ВерсияMA/ADMA/MBCC/MVFT/MBBMF/MPH-RX/MBBPH-RX-CL/MCD/M
0115PLX232225EPLX24222V8PLX13222V8PLX39222V8PLX17222V8PLX36222V8PLX27222V8PLX13222V8
0220PLX2303201PLX2403201PLX1303201PLX3903201PLX1703201PLX3603201PLX2703201PLX1303201
0507PLX230385EPLX24038V8PLX13038V8PLX39038V8PLX17038V8PLX36038V8PLX27038V8PLX13038V8
0810PLX232285EPLX24228V8PLX13228V8PLX39228V8PLX17228V8PLX36228V8PLX27228V8PLX13228V8
1504PLX232315EPLX24231V8PLX13231V8PLX39231V8PLX17231V8PLX36231V8PLX27231V8PLX13231V8
2003PLX2322001PLX2422001PLX1322001PLX3922001PLX1722001PLX3622001PLX2722001PLX1322001
Артикулы всех моделей насосов, производимых до 2017 года.

Артикулы моделей 2018 года

Артикулы новых моделей насосов. С 2018 года серия «CD/M» не выпускается.

ВерсияMA/ADMA/MBCC/MVFT/MBBMF/MPH-RX/MBBPH-RX-CL/M
0115PLX232225EPLX242225EPLX132225EPLX392225EPLX172225EPLX362225EPLX272225E
0220PLX2303201PLX2403201PLX1303201PLX3903201PLX1703201PLX3603201PLX2703201
0507PLX230385EPLX240385EPLX130385EPLX390385EPLX170385EPLX360385EPLX270385E
0810PLX232285EPLX242285EPLX132285EPLX392285EPLX172285EPLX362285EPLX272285E
1504PLX232315EPLX242315EPLX132315EPLX392315EPLX172315EPLX362315EPLX272315E
2003PLX2322001PLX2422001PLX1322001PLX3922001PLX1722001PLX3622001PLX2722001
Артикулы моделей насосов 2018 года.

Расшифровка кодов насоса

В таблицах приведены расшифровки кода (артикула) насоса серии Etatron DLX, по которому можно определить марку и характеристики модели.

Расшифровка кодов насосов DLX

Коды насосов серии DLX со стандартным электропитанием.

Расшифровка кодов насосов DLX 12-24 Вт

Коды насосов серии DLX с нестандартным электропитанием (12-24 Вт).

Внешние размеры

Внешние размеры насоса DLX

На фото справа: версия DLXB с задней крышкой корпуса для горизонтального крепления насоса.

Комплект поставки

В комплект поставки насосов серии Etatron DLX, входит инструкция на русском языке, декларация о соответствии таможенного союза и гарантийный талон с серийным номером насоса.

НаименованиеКоличество
Насос
Etatron DLX
1 шт.
Шланг забора
(гибкий ПВХ)
4 м.п.
Шланг сброса
(напорный ПЭ)
2 м.п.
Клапан забора
реагента
1 шт.
Клапан впрыска
реагента
1 шт.
Инструкция,
паспорт насоса
1 шт.
Насос упакован в картонную коробку.
