Серия PKX

Соленоидные дозирующие насосы PKX- это самый бюджетный вариант в модельном ряду компании Etatron. Насосы небольшого, компактного размера с простым аналоговым управлением и возможностью подключения датчика уровня (модели MA/AL и FT/A). Материал корпуса производиться из качественного пластика, защищенного от воздействия кислот и агрессивных реагентов, панель насоса с защитным покрытием от ультрафиолета. Материал головок насосов (маркировка А) полипропилен, в головке есть клапан сброса воздуха. Производительность насосов данной серии от 1 до, максимум 10 литров в час, при противодавлении в магистрали подачи реагента до 6 бар. Высота забора составляет два метра. В стандартную комплектацию всех моделей входит универсальный крепеж, кронштейн крепежа позволяет просто и надежно закрепить насос на реагентной емкости или стене.

Серия PKX

Области применения

Насосы данной серии очень компактны, просты в управлении, сделаны из качественных химически стойких материалов и главное не дорогие. Все эти преимущества позволяют их применять для дозирования разных реагентов во многих производствах.

Возможности использования:

  • Водоподготовка и водоочистка;
  • Очистка сточных вод предприятий;
  • Химическое производство;
  • Пищевая промышленность;
  • Производство напитков;
  • Теплоэнергетика;
  • Сельское хозяйство;
  • Гальванические производства и пр.

Технические характеристики

Модель
насоса
Пр-ть
давление
л/ч - бар
Объем
импульса,
мл
Тип головки
насоса
Исполнение
частей
насоса
Длина хода пистона,
мм
Мощность
насоса,
Вт - А
Вес
(нетто),
кг
0105 1 - 50.14AПП-Витон0.832 - 0.141.9
0202 2 - 60.28AПП-Витон0.832 - 0.141.9
0303 3 - 3N/AAПП-ВитонN/A17 - 1.401.9
0505 5 - 50.69

AПП-Витон1.132 - 0.141.9
0702 7 - 2
10 - 1
0.97
1.39
AПП-Витон1.332 - 0.141.9
Данные производительности насосов определены производителем, согласно тесту с дозировкой воды средней жесткости, номинальным давлением и высотой забора жидкости 1.5 метра, при температуре 25 гр. С.

Особенности серии

  • Производительность от 1 до 10 литров в час;
  • Противодавление до 6 бар;
  • Антикислотный пластиковый корпус, панель с защитным покрытием;
  • Материалы составных частей насосов стойки к кислотам и агрессивным реагентам;
  • Простое аналоговое управление работой;
  • В комплекте поставки универсальный кронштейн крепления насоса;
  • Возможность подключения датчика уровня (кроме серии MA/A);
  • Класс защиты насосов – IP 65.

Модели насосов

В данной серии существуют три модели дозирующих насосов.

Модели насосов
Фото моделей насосов

PKX-MA/A – самая дешевая модель с ручным управлением без возможности подключения датчика уровня реагента. Панель насоса имеет ручку регулирования потенциометра (производительности), индикаторы электропитания и включения/выключения насоса.

PKX-MA/AL – данная модель имеет те же характеристики, но дополнительно есть функция подключения датчика уровня и индикатор датчика на панели управления насоса.

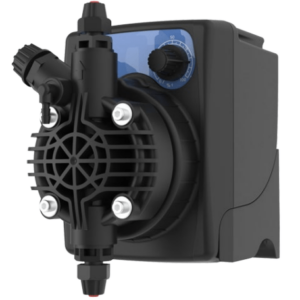

PKX-FT/A – модель с режимом дозирования от импульсного расходомера воды. Насос работает в режиме пропорционального дозирования и в интервале по времени. В режиме пропорционального дозирования насос осуществляет дозировку на каждый импульс, полученный от расходомера. В режиме дозирования во временном интервале, насос работает по времени от 0 до 60 секунд по сигналу от расходомера. Три индикатора работы насоса отображаются на панели управления, поддержка работы с датчиком уровня реагента в емкости.

Панели управления

На фотографии изображены панели всех моделей серии PKX.

Панели насосов

График производительности

Производительность дозирования насосов зависит от противодавления в трубопроводе подачи реагента. На графиках показаны данные производительности всех моделей PKX.

График производительности насосов
Возможна погрешность данных в размере 5%.

Материалы проточной части

Материалы, из которых изготовлены проточные части насосов, дают возможность работы с различными агрессивными реагентами. Возможна поставка насосов в стандартном исполнении и под заказ.

Стандартное исполнение

В таблице ниже представлены материалы частей насосов в заводском исполнении.

Материал
проточной части
Стандартное
исполнение*
Головка насоса
ПП
МембранаТефлон (PTFE)
Нипеля головкиПолипропилен
Шаровые клапана
Залипающие клапанаVITON (FPM)
Уплотнения и прокладкиVITON (FPM)
Клапан забора реагентаПолипропилен/
VITON (FPM)
Клапан впрыска реагентаПолипропилен/
VITON (FPM)
Шланг забораПВХ
прозрачный
Шланг сбросаПЭ
матовый, напорный
* Стандартно насосы серии PKX комплектуются головкой ПП.

Исполнение под заказ

Насосы из материалов в таблице поставляются под заказ по отдельному запросу.

Материалы
проточной части
Исполнение
на заказ
Головка насоса
PVDF, Plexiglas
Мембрана
Нипеля головки
Шаровые клапанаDUTRAL (EPDM)
Залипающие клапанаDUTRAL (EPDM),
TFE/P
Уплотнения и прокладкиDUTRAL (EPDM), TFE/P
Клапан забора реагентаPVDF/Керамика,
ПП/Керамика
Клапан впрыска реагентаPVDF-Керамика,
ПП-Керамика
Шланг забораPVDF
KYNAR FLEX
Шланг сбросаPVDF
KYNAR FLEX
Сроки поставки насосов уточняйте у менеджера.

Электрические подключения

В данной серии насосов, предусмотрен выходной штекер для внешнего подключения датчика уровня реагента в емкости (в стандартный комплект поставки не входит).

Внешний штекер датчика уровня

Артикулы моделей

ВерсияMA/AMA/ALFT/A
0105PKX0102801PKX01028A7PKX3002801
0206PKX0128901PKX01289A7PKX3028901
0303
0505PKX0103901PKX01039A7PKX3003901
0702PKX0104001PKX01040A7PKX3004001
Артикулы всех моделей PKX.

Крепление насоса

Специально для данной серии предусмотрен в стандартном комплекте поставки универсальный кронштейн крепления насоса. С помощью кронштейна насос можно смонтировать на емкость с реагентом для дозирования или закрепить на стене.

Крышка крепления насоса

Расшифровка кодов насоса

На табличке насоса нанесен специальный код, который обозначает серию, модель, версию, напряжение и исполнение материала проточных частей насоса.

Например: код «PKX 01 028 01» означает модель PKX — MA/A (230V) PP-FPM (STD).

Таблица кодов PKX

Внешние размеры

Габаритные размеры насоса с универсальным кронштейном крепления и без него.

Размеры насосов

Комплект поставки

В комплект поставки каждого насоса входит гарантийный талон с серийным номером насоса, декларация о соответствии таможенного союза и инструкция на русском языке.

НаименованиеКоличество
Насос

1 шт.
Универсальный крепежный кронштейн
1 шт.
Шланг забора
(гибкий ПВХ)
4 м.п.
Шланг сброса
(напорный ПЭ)
2 м.п.
Клапан забора
реагента
1 шт.
Клапан впрыска
реагента
1 шт.
Инструкция,
паспорт насоса
1 шт.
Насос упакован в картонную коробку, паспорт-инструкция на русском языке.
